트러스 철교

제품 개요

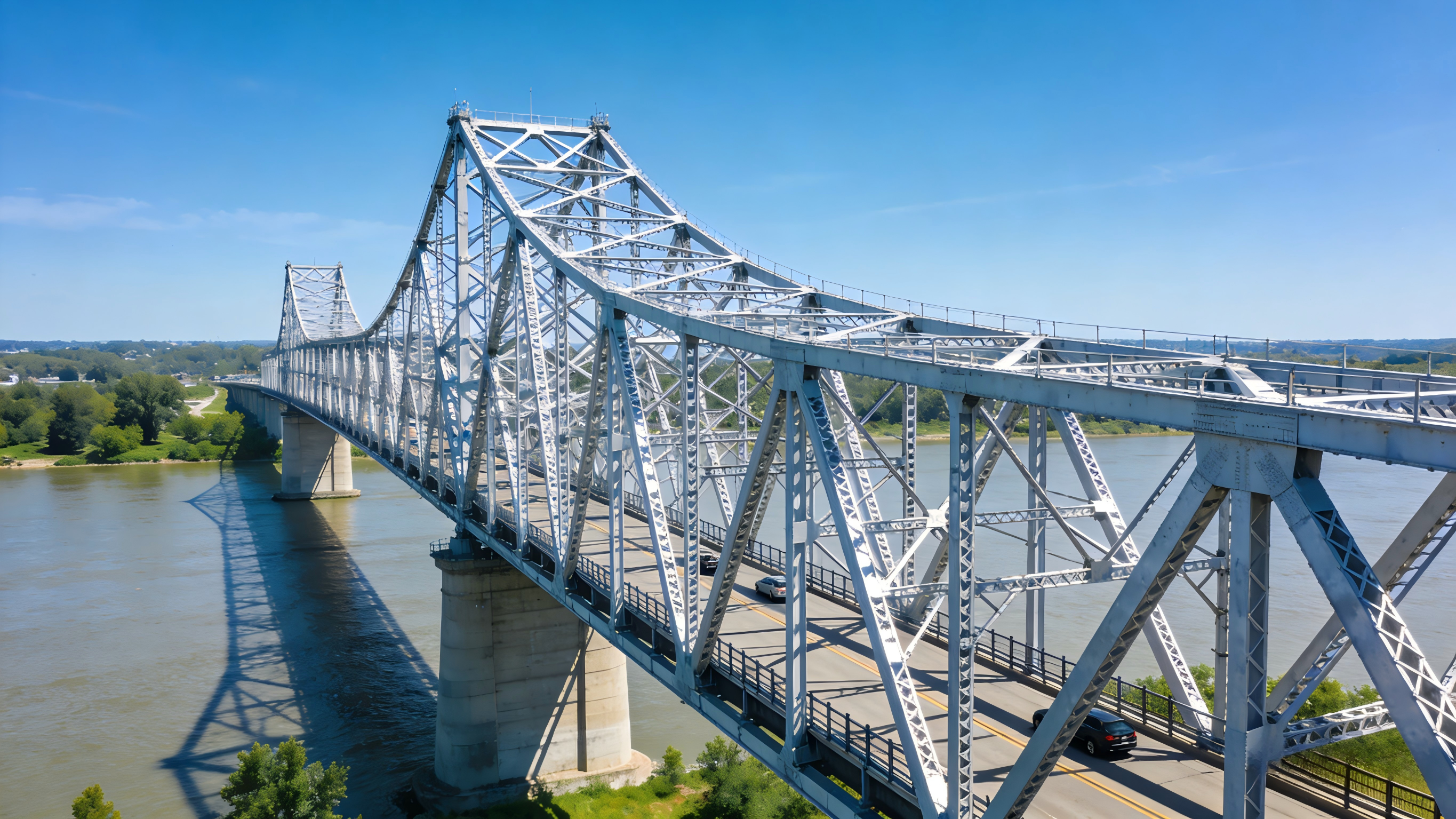

그 트러스 철교 은 삼각형 유닛을 형성하는 강재 부재들이 연결된, 전통적이고 매우 효율적인 교량 구조입니다. 서로 연결된 강재 부재들이 삼각형 단위를 형성 합니다. 이 구조 형식은 뛰어난 강도, 안정성 및 하중 분산을 제공하여 중간에서 장거리까지의 경간 에 무거운 교통량이나 복잡한 현장 조건에서도 이상적입니다.

트러스 철강교는 다음과 같은 곳에 널리 사용됩니다:
고속도로 및 도로교
철도교
보행자 및 자전거 교량
산업 및 광산 운송용 교량
임시 및 비상용 다리

일반적인 트러스 유형은 다음을 포함합니다:
스루 트러스 브리지
덱 트러스 브리지
하프-스루(포니) 트러스 브리지
워런 트러스 / 프랫 트러스 / 하우 트러스


제품 속성

거래 정보

● 측정 단위: 톤

● 가격 범위: 1300—3000 USD/톤. 구체적인 가격은 도면을 제공받아 재료 요구사항, 가공 요구사항, 도장 요구사항 등을 기준으로 산정되어야 합니다.

● 최소 주문 수량(MOQ): 100톤

주요 장점

높은 하중 지지 효율
삼각형 트러스 구조가 하중을 효과적으로 전달하여 중장비 차량 및 기차에 적합함.

장거리 경간 가능
일반적으로 20m에서 150m 이상까지의 경간에 적합함.

우수한 구조 안정성
굽힘, 진동, 바람 및 지진 하중에 대한 강한 저항성.

콘크리트 교량에 비해 경량.
기초 하중과 시공 비용을 줄입니다.

신속한 제작 및 설치
사전 제작된 철강 부재를 통해 현장에서 신속한 시공이 가능함.

내구성 및 긴 사용 수명
고도화된 부식 방지 처리로 설계 수명 50~100년 보장.

점검 및 유지보수 용이
개방 구조로 점검 및 수리 작업 접근이 편리함.

기술적 특징 및 제조 공정

기술적 특징
고강도 구조용 강재: Q355 / Q420 / Q460, S355 / S460, ASTM A572 Gr.50/70
하중 요구사항에 따라 최적화된 트러스 형상 (워런, 프랫, 하우)
강도와 설치 용이성을 위한 볼트 및 용접 하이브리드 연결
동적 하중에 적합한 피로 저항 설계
다양한 부식 방지 옵션:
열간 아연 도금
아연 풍부 에폭시 프라이머 + 폴리우레탄 상위 코팅
내후성 강재(코르텐 강)
통합 교량 덱 시스템(강판 덱 또는 합성 콘크리트 덱)
옵션으로 산책로, 손잡이 난간, 가드레일 및 조명 시스템 제공

생산 과정
교량 배치 설계 및 구조 해석
강재 재료 검사 및 인증
CNC 절단 및 드릴링
트러스 부재 제작 및 자동 용접
비파괴 검사 (UT / MT / RT)
표면 처리(샌드블라스팅)
부식 방지 코팅 또는 아연도금
사전 조립 및 치수 검사
포장, 운송 및 현장 조립

기술 사양



고속도로 및 일반 도로 교량
철도 및 메트로 트러스 교량
하천 횡단 교량
산악 및 계곡 교량
보행자 및 자전거 교량
산업용 및 광산 운송 교량
임시 또는 응급용 교량

우리를 선택하는 이유

전문 다리 엔지니어링 팀
AASHTO, 유로코드, BS 및 중국 기준에 따른 트러스 다리 설계 경험 보유

첨단 제작 시설
CNC 절단, 로봇 용접 및 전면 비파괴 검사 능력

엄격한 품질 관리 시스템
완전한 재료 추적성, 용접 인증 및 검사 보고서

원스톱 다리 솔루션
설계 → 제작 → 운송 → 설치 지원 → 애프터서비스 지원.

광범위한 글로벌 경험
아시아, 아프리카, 중동, 남미, 유럽으로 트러스 철강 다리 납품

경쟁력 있는 가격 및 신뢰할 수 있는 납기
공장 직영 생산을 통해 비용 효율성과 정시 완료 보장




당사의 공장

원자재 저장 자재 절단 자동 용접

수동 용접 용접 이음부 처리 심층 처리

그림 배송 포장
