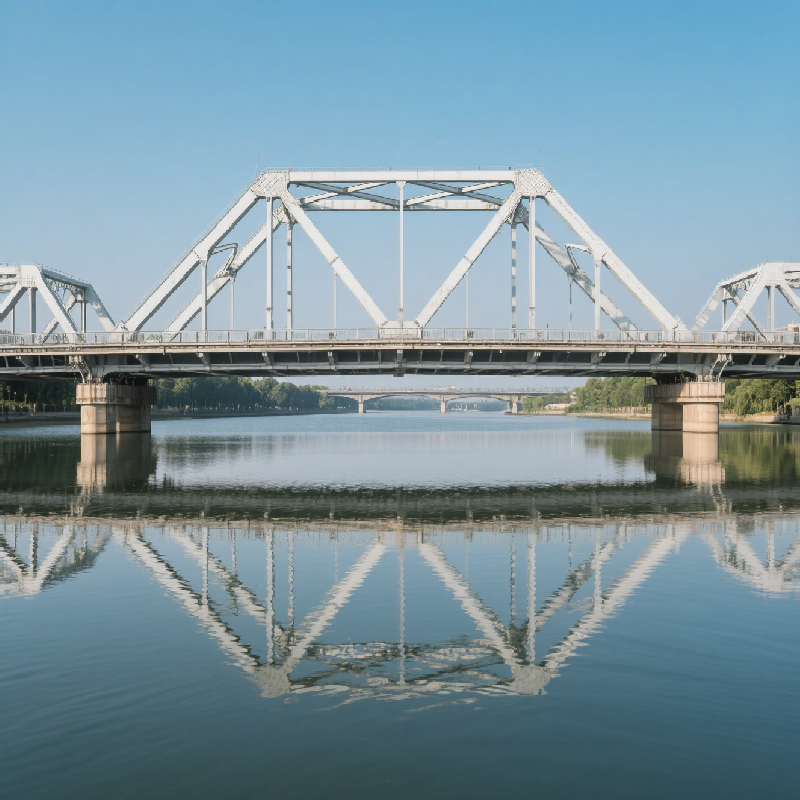

Dlaczego projekty stalowych konstrukcji mostowych wymagają ścisłej kontroli jakości

Bezpieczeństwo-krytyczne skutki niedoskonałości jakości w stalowych konstrukcjach mostowych

Wykonanie pod obciążeniem dynamicznym oraz odporność na zmęczenie w rzeczywistych warunkach eksploatacji mostów

Mosty stalowe są stale narażone na zmiany naprężeń spowodowane przejeżdżającymi pojazdami, silnymi wiatrami przewiewającymi przez konstrukcję oraz zmianami temperatury w ciągu dnia i w poszczególnych porach roku. Warunki te wymagają starannego kontrolowania właściwości metalu w trakcie produkcji. Gdy drobne wady pozostają niezauważone w kluczowych obszarach mostu — na przykład w przypadku szczelin o szerokości przekraczającej 1 mm w elementach przenoszących duże obciążenia — skraca to żywotność mostu o około 30%. Pęknięcia zaczynają się tworzyć znacznie szybciej pod wpływem tych powtarzających się naprężeń. Małe niedoskonałości występujące w pobliżu gwintów wysokowytrzymałych śrub stosowanych w całej konstrukcji stwarzają punkty, w których naprężenia gromadzą się w czasie. Ten stopniowy proces degradacji poważnie osłabia odporność mostu na zmęczenie, szczególnie w zakrzywionych fragmentach, które są narażone na siły rozciągające. Normy takie jak ASTM A709 dla certyfikowanej stali pomagają zapewnić odpowiedni skład chemiczny oraz właściwości wytrzymałościowe w różnych partiach materiału. Taka jednolitość zapobiega nagłym awariom przy wielokrotnym przejeżdżaniu ciężarówek o różnej masie, co mogłoby doprowadzić do katastrofy, gdyby materiały nie były odpowiednio kontrolowane już na poziomie fabrycznym.

Lekcje z katastrofy mostu I-35W: Jak niezauważone wady zagroziły statecznością konstrukcyjną

Gdy w 2007 roku zawalił się most I-35W w Minneapolis, było to ostrzeżenie pokazujące, jak niewielkie problemy jakościowe mogą prowadzić do poważnych katastrof. Badania wykazały, że przyczyną problemu były płytki wzmocnieniowe, które po prostu były zbyt małe do pełnienia swojej funkcji, a sytuację pogorszyła korozja osłabiająca ich wytrzymałość. Łącznie te czynniki zmniejszyły rzeczywistą nośność mostu o około 25%, zwłaszcza gdy dodatkowe obciążenie wprowadzały sprzęt budowlany i intensywny ruch drogowy. Szczególnie niepokojące jest to, że standardowe badania nie wykryły drobnych pęknięć powstających w miejscach styku spawów z obszarami poddanymi korozji – zjawisko to znacznie się nasila, gdy drogi są posypywane solą w celu topienia lodu. Niewielkie niedoskonałości związane z grubością metalu lub przygotowaniem powierzchni okazały się ogromnym ryzykiem w warunkach dużego obciążenia. W wyniku tej katastrofy dzisiejsze mosty wymagają znacznie bardziej szczegółowych metod kontroli, takich jak skanowanie ultradźwiękowe i testowanie za pomocą macierzy fazowej, przeprowadzane we wszystkich kluczowych punktach połączeń, aby wykrywać ukryte wady długotrwałe przed tym, jak staną się zagrożeniem dla bezpieczeństwa.

Zarządzanie korozją: zapewnienie długotrwałej wytrzymałości mostów

Walka z degradacją środowiskową — wpływ środowiska morskiego, środków przeciwlodowych oraz wilgotności na stal mostową

Stalowe mosty są stale narażone na korozję pochodzącą z wielu źródeł, w tym ze sprayu wody morskiej wzdłuż linii brzegowej, soli drogowej stosowanej w celach utrzymania dróg w okresie zimowym oraz ciągłego oddziaływania wilgotnego powietrza. Każdy z tych czynników przyczynia się do degradacji metalu poprzez różne procesy chemiczne. Sól występująca w środowisku morskim przenika pod ochronne warstwy, podczas gdy środki przeciwlodowe wywołują szkodliwe reakcje chemiczne bezpośrednio na powierzchni stali. Stała wilgotność powoduje nieustanne powstawanie rdzy w czasie. Gdy nie podejmowane są żadne działania zapobiegawcze, całkowity koszt tego uszkodzenia wynosi astronomiczne 276 miliardów dolarów rocznie dla infrastruktury amerykańskiej, zgodnie z danymi NACE z 2021 roku. Co gorsza, nośność mostu może spaść o 15–20 procent już po dziesięciu latach zaniedbania, co oznacza konieczność drogich napraw lub pełnej wymiany konstrukcji znacznie wcześniej niż upływa ich zaplanowany okres użytkowania.

Przygotowanie powierzchni i wielowarstwowe systemy powłokowe do zrównoważonej ochrony mostów

Skuteczna kontrola korozji rozpoczyna się od rygorystycznego przygotowania powierzchni: piaskowanie ścisłe do stopnia czystości SA 2.5 (zgodnie z normą ISO 8501-1) jest niezbędne do zapewnienia optymalnej przyczepności powłoki. Wielowarstwowe systemy zapewniają następnie trwałą, funkcjonalnie zróżnicowaną ochronę:

• Gruntowniki bogate w cynk (80–85 % cynku) zapewniają ochronę katodową pośredniczącą
• Środki pośrednie na bazie epoksydów zwiększają odporność chemiczną i odporność na ścieranie
• Wierzchnie powłoki poliuretanowe zapobiegają degradacji pod wpływem promieniowania UV oraz zabrudzeniom środowiskowym

Weźmy na przykład most Golden Gate. Inżynierom udało się wydłużyć jego okres użytkowania o około 40 lat dzięki zintegrowanej strategii konserwacji, która również podwoiła odstępy między niezbędnymi naprawami – z 12 do 25 lat. Połączenie tych metod z nowoczesnymi, nieniszczącymi technikami badań, takimi jak ultradźwiękowe pomiary grubości i detektory nieciągłości powłoki, okazało się bardzo skuteczne w zapobieganiu korozji jeszcze przed jej zaistnieniem jako poważny problem. W ten sposób wczesne wykrywanie potencjalnych awarii związanych z korozją dotyczy około 9 na 10 przypadków. To, co obserwujemy tutaj, to nie tylko dłuższa trwałość infrastruktury, ale także rzeczywiste korzyści finansowe. Poprawne inwestycje w certyfikowane powłoki już na etapie projektowania zazwyczaj pozwalają zaoszczędzić od trzech do pięciu razy więcej niż koszt naprawy uszkodzeń po ich wystąpieniu. Wiele departamentów transportu zaczyna doceniać tę wartość.

Zgodność materiałów: dopasowanie gatunków stali do wymagań projektowych mostu

Wybór odpowiednich gatunków stali jest warunkiem koniecznym zapewnienia integralności mostu — niezgodność materiału przyczynia się do 17% awarii konstrukcyjnych (ASCE 2023). Certyfikowana stal gwarantuje wytrzymałość obliczeniową na obciążenia, odporność na pękanie oraz odporność środowiskową, jednocześnie spełniając wymagania lokalnych ram regulacyjnych.

ASTM A709, EN 10025 i AASHTO M270 — dobór certyfikowanej stali mostowej pod kątem wydajności i zgodności z przepisami

Kluczowe aspekty dotyczące certyfikowanej stali mostowej obejmują:

• Spawalność i odporność na pękanie , szczególnie w strefach sejsmicznych oraz przy cyklicznych zmianach temperatury
• Odporność na korozję , dostosowana do ekspozycji nadmorskiej, działania środków przeciwlodowych lub wilgotnego środowiska
• Dopasowanie granicy plastyczności , dokładnie dopasowanej do geometrii przęseł oraz przewidywanych obciążeń ruchem drogowym
• Pełna śledzalność , potwierdzona raportami badawczymi hutniczymi zawierającymi dane dotyczące składu chemicznego i właściwości mechanicznych

Użycie materiałów niespełniających wymogów wiąże się z ryzykiem kruchego pęknięcia — szczególnie w warunkach zimowych przy niskich temperaturach — podczas gdy odpowiedni dobór gatunku stali zapewnia okres użytkowania przekraczający 75 lat. Weryfikacja certyfikatów przez niezależne strony trzecie pozostaje kluczowa dla ograniczenia ryzyka podczas wykonywania, montażu oraz długoterminowej eksploatacji.

Protokoły inspekcji, spawania oraz badań nieniszczących konstrukcji stalowych mostów

Wytrzymałość i bezpieczeństwo mostów zależy w dużej mierze od rygorystycznych procesów inspekcyjnych, prawidłowych technik spawania oraz różnych metod badań nieniszczących (NDT). Spawacze pracujący przy tych konstrukcjach muszą przestrzegać określonych wytycznych ustanowionych przez organizacje takie jak AWS D1.1 i AASHTO podczas przygotowywania styków, kontrolowania temperatury nagrzewania przed spawaniem oraz samego wykonywania spawów. Zanim przystąpi się do rzeczywistego spawania na samym moście, zwykle przeprowadza się najpierw testy na próbkach, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami. Po zakończeniu spawania inżynierowie stosują wielopoziomowe badania, aby sprawdzić różne aspekty jakości spawów na całej grubości i kształcie metalu. Badania ultradźwiękowe pozwalają wykryć ukryte wady w kluczowych punktach połączeń, w których gromadzi się naprężenie. Badania metodą cząstek magnetycznych pomagają zidentyfikować pęknięcia na powierzchni w obszarach poddawanych dużemu obciążeniu, np. w miejscach połączeń belek. Badania rentgenowskie zapewniają kolejny sposób oceny pełnej spójności spawów, szczególnie przydatny w przypadku grubszych przekrojów, które muszą wytrzymać stały ruch drogowy. W trakcie budowy pracownicy stale sprawdzają, czy śruby są odpowiednio dokręcone, czy elementy są prawidłowo zsynchronizowane w dopuszczalnych tolerancjach oraz czy pomiary zgadzają się z pierwotnymi założeniami projektowymi. Takie kontrole zapobiegają powstawaniu miejsc skupisk naprężeń, które mogłyby prowadzić do wczesnego zużycia lub awarii. Wszystkie te wzajemnie powiązane kroki zapewnienia jakości stanowią naszą najlepszą ochronę przed poważnymi awariami konstrukcyjnymi mostów, które mają funkcjonować przez wiele lat w trudnych warunkach.
